Description

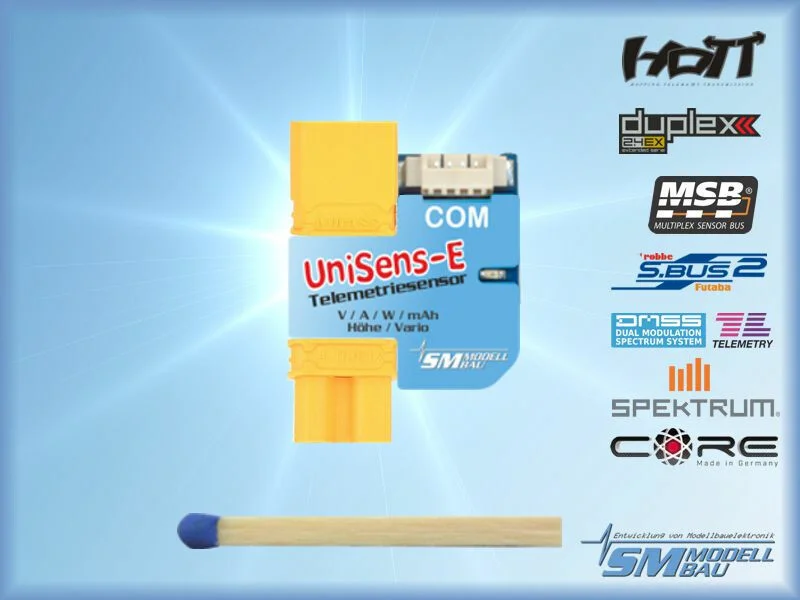

UniSens-E 55 A XT30 Mit dem kleinen leistungsstarkenRC-Telemetriesensorkönnen Spannung, Strom, Höhe, Vario,Leistung, Kapazität und Drehzahl in einem Modell gemessen und perTelemetriezum Sender übertragen werden. Volle Unterstützung für dieTelemetrievonJeti Duplex,Multiplex M-Link, Graupner HoTT,Futaba,JR DMSS,FrSky, Spektrum (über Spektrum-Adapter) undPowerBox Core. Der kleine leistungsstarke RC-Telemetriesensor misst und überträgt Spannung / Strom / Leistung / Kapazität / Energie / Höhe / Vario DerUniSens-Eist ein reinerTelemetriesensorspeziell für alle Elektromodelle. Er ist so klein und leicht, gleichzeitig aber so leistungsfähig, dass er fast in jedem Modell eingesetzt werden kann. Entsprechend unserer Philosophie möglichst viele Systeme zu unterstützen, spricht auch derUniSens-Edie Sprache vonJeti Duplex,Multiplex M-Link, Graupner HoTT,Futaba,JR DMSS,FrSky, Spektrum (über Spektrum-Adapter) undPowerBox Core. Die verwendeteTelemetriemuss imUniSens-Enur einmal in den Einstellungen vorgegeben werden. Das geschieht entweder über unser PC Programm „UniSens-E Tool“ oder mit dem UniDisplay. Im Auslieferungszustand ist HoTT GAM ausgewählt. Zum Ändern der Einstellungen per PC oder fürFirmwareupdatesist ein geeignetesUSB-Interfacewie unsere Best.-Nr. 2550 oder auch ein bereits vorhandenes USB Anschlusskabel wie vonJeti,Multiplexoder Graupner nötig. Siehe dazu auch die Anleitung. Ohne weitere Sensoren kann derUniSens-Eden kompletten Antrieb vermessen, also Spannung, Strom undKapazität. Da auch ein barometrischer (Luftdruck) Höhensensor mit großer Auflösung integriert ist, wird neben der Höhenmessung auch ein Vario mit demUniSens-Erealisiert. Ebenso sind umfangreiche Alarme programmierbar, die perTelemetrieüber den jeweiligen Sender gemeldet werden. DerUniSens-Eist mit verschiedenen Stecksystemen lieferbar, so dass im Normalfall nichts gelötet werden muss. Der Strommessbereich erstreckt sich symmetrisch in beide Richtungen. Damit spielt die Steckerbelegung, also ob der Akku Männchen oder Weibchen am Pluspol hat, keine Rolle. Die Messrichtung wird einfach einfach im Setup eingestellt. Über unser UniDisplay können alle Messwerte desUniSens-Eauch direkt live betrachtet und alle Einstellungen und Alarme programmiert werden. Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, derUniSens-Ekann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist derUniSens-Enicht nur für Flugmodelle geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden. Sie erwerben mit demUniSens-Eeinen in allen Belangen leistungsfähigen universellenRC-Telemetriesensor, der die Möglichkeiten moderner Elektronik ausnutzt, um Ihnen als kleiner Helfer eine große Hilfe im Umgang mit Ihren RC-Modellen zu sein. Und das kann der UniSens-E: komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts- und Höhenmessung volleTelemetrieunterstützungfürJeti Duplex,Multiplex M-Link, Graupner HoTT,Futaba,JR DMSS,FrSky, Spektrum (über Spektrum-Adapter) undPowerBox Core Höhenmessung mit automatischer Nullung nach dem Einschalten barometrisches Vario Strommessbereich je nach Version bis 55 A / 140 A / 280 A in beide Richtungen, Spannung bis 60 V (die maximale Strombelastbarkeit der verwendeten Stecker darf aber nicht überschritten werden!) Anschluss für Empfängersignal zur Fernsteuerung bestimmter Funktionen direkter Anschluss amGPS-Loggermöglich zur Datenaufzeichnung in einer Datei Messung der Empfängerakkuspannung Stromversorgung durch Empfänger aktueller Status wird über LED signalisiert direktes Betrachten der Messwerte live mit unserem UniDisplay Parametereinstellungen über PC, UniDisplay undTelemetriemöglich PC Software für Einstellungen und Updates (SMUniSens-E Tool) ist hier erhältlich kostenloseFirmwareupdatesüber den PC mit unseremUSB-Interface(Best.-Nr. 2550) oder auch mit bereits vorhandenen USB Anschlusskabeln wie vonJeti,Multiplexoder Graupner möglich (dieFirmwaredateifinden Sie hier)
-
auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar
| Strommessbereich55AVersion: | 55 A in beide Richtungen, also – 55 A bis + 55 A
Folgende Belastungsdauern sind zulässig: – 40 A unbegrenzt – 50 A für 1 Minute – 55 A für 20 Sekunden Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger! Sinnvolle Werte sind hier: -XT30Dauer: 30 A / 20s: 45 A – 1,5 qmm Silikonkabel Dauer: 30 A / 20s: 45 A |
| Strommessbereich140 AVersion: | 140 A in beide Richtungen, also – 140 A bis + 140 A
Folgende Belastungsdauern sind zulässig: – 100 A unbegrenzt – 120 A für 1 Minute – 140 A für 20 Sekunden Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger! Sinnvolle Werte sind hier: – MPX grün (Doppelkontakt) und XT60 Dauer: 50 A / 20s: 70 A -XT90Dauer: 90 A / 20s: 120 A – 4 mm GoldsteckerDauer: 80 A / 20s: 100 A – 5,5 mm GoldsteckerDauer: 120 A / 20s: 140 A – 6,0 mm LMT Goldstecker Dauer: 120 A / 20s: 140 A – 4 qmm Silikonkabel Dauer: 80 A / 20s: 100 A |
| Strommessbereich280 AVersion: | 280 A in beide Richtungen, also – 280 A bis + 280 A
Folgende Belastungsdauern sind zulässig: – 200 A unbegrenzt – 240 A für 1 Minute – 280 A für 20 Sekunden Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger! Sinnvolle Werte sind hier: – 6,0 mm LMT Goldstecker Dauer: 140 A / 20s: 160 A – 2 x 4 qmm Silikonkabel Dauer: 160 A / 20s: 200 A |
| Spannungsmessbereich: | 0 bis 60 V |
| Höhenmessbereich: | 0 bis 8000 m NN, beim Einschalten wird automatisch genullt |
| Empfängerspannungsmessung: | 3,8V bis 10 V |
| Datenrate: | 10 Hz |
| Stromversorgung: | aus Empfängerversorgung über den Telemetrieanschluss „Link“ (ab 3,8 V bis maximal 10 V) |
| Stromverbrauch: | ca.25 mA |
| externe Anschlüsse: | 1 mal Anschluss für Telemetrie und Stromversorgung („Link“)
1 mal Phasenanschluss für die Brushless Drehzahlmessung (nicht bei 55 A Version!) 1 mal Servoimpuls Eingang vom Empfänger COM Anschluss für UniDisplay, GPS-Logger oder PC |
| Abmessungen: | gelber XT30 Stecker:23 (34) x 23 x 8 mm
1,5 mm² Silikonkabel:18 x 23 x 8 mm grüner MPX Stecker: 26 (38) x 29 x 9 mm gelber XT60 Stecker:26 (50) x 29 x 9 mm gelber XT90 Stecker:26 (60) x34 x11 mm 4 mm Goldstecker:26 (55) x 22 x 9 mm 5,5 mm Goldstecker:26 (44) x 22 x 11 mm 6 mm LMT Goldstecker:26 (42) x 22 x 11 mm |
| Masse: | 55 A Version: 4,5g – 7,5g
140 A Version: 10g – 20g 280 A Version: 17g – 30g ohne Anschlusskabel (je nach Stecksystem), Anschlusskabel 4g |
