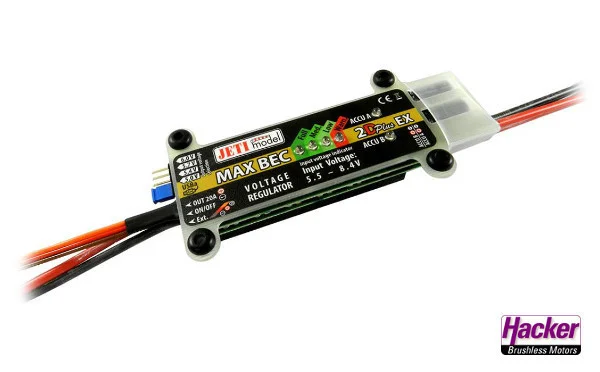

JETImodel MAX BEC 2D Plus EX

MAX BEC 2D Plus EXNEU:- die Plus-Version kann auch in Verbindung mit dem RC-Switch (optional, nicht beiliegend) betrieben werden.- der neue magnetische Schaltgeber (beiliegend)kann einfach gesteckt werden und auch zusätzliche JETi Geräte gleichzeitig ein/aus schalten (z.b. einen Mainswitch).Das JETI Max BEC 2D EX Plus dient als externe Lösung zur Stromversorgung und ist mit einem Telemetrieanschluss zum JETI Duplex System für die Überwachung der beiden Akkupacks ausgestattet. Um die Sicherheit zu erhöhen können 2 unabhängige 2S LiPo / LiIon Akkus zur Stromversorgung eingesetzt werden. Das Ein- / Ausschalten ist durch einen beiliegenden Magnetschalter sehr sicher und ermöglicht somit den Einbau des Moduls im Rumpf.Das MAX BEC 2D Plus EX gibt folgende Telemetriewerte im EX Format aus:- Spannung beider Akkus einzelnd- interne Temperatur des MAX BEC 2D Plus EXTechnische Daten:

empf. Eingangsspannung:5,5 – 8,4V

max. Eingangsspannung:16V

Abmessungen ca.:100x29x16mm

Gewicht ca.:90g

Ruhestrom:170µA

max. Temperatur:130 C°

max. Verlustleistung:20W

Dauerstrom:12A

max. Strom (30 Sek.):20A

Ausgangsspannung wählbar:5,0V; 5,4V; 5,7V; 6,0V

Technische Info zum Thema maximale Strombelastbarkeit bei linearen Spannungsreglern (nicht S-BEC):

Der maximale Strom ergibt sich aus dermaximalen Verlustleistung in Watt geteilt durch die Differenz zwischen Eingangsspannung (Akkuspannung) und der eingestellten Ausgangsspannung. Das gilt bei normaler Kühlluftabfuhr, daher lineare Spannungsregler nie in Schaumstoff oder ähnliches einpacken!Beispiel hier:

max. Verlustleistung beim MAX BEC 2D EX = 20W

Akkuspannung LiPo = 7,2V

eingestellte Ausgangsspannung = 5,4V

max Strom > 20W : 1,8V (Diff.Spannung) = 11,11A
